产品简介

MQ、MZ煤气增压鼓风机系列 - 风机用途 MQ、MZ型煤气增压离心鼓风机，该产品适用于厂矿煤气炉加压、高炉、焦炉、转炉煤气加压以及输送各种易燃、易爆等气密性严谨的场所。 MQ、MZ煤气增压鼓风机系列 - 风机型式

风机制成单吸入，有顺时针和逆时针旋转二种型式。从电动机一端正视，叶轮按顺时针方向旋转称为顺时针旋转风机，以"顺"表示；叶轮按逆时针方向旋转称为逆时针旋转风机，以"逆"表示。出口角度分别为0°、90°、180°三个方向，用户可根据实际管网分布需要自行选择。

该型风机传动方式均为D式联轴器传动。

MQ、MZ煤气增压鼓风机系列 - 结构特点

该型风机由叶轮、机壳、进风口、传动组、密封组等部件组成。

1、叶轮---叶轮叶按**高效风机理论设计，选材为优质不锈钢；

2、机壳---用优质碳素钢与机座整体焊接而成，内壁涂环氧树脂；

3、进风口--选用铝合金铸件车削称收敛形流线整体；密封系统为英国技术的双端机械油密封。先进的设计严格的工艺，保证了该机具有性能匹配，防腐防爆等优点。

特点：

1. 性能曲线平坦、流量调节区域大。
2. 效率高、噪声低：叶型采用高效风机理论进行设计。
3. 运转平稳、耗能低、寿命长：叶轮成型后，经静、动平衡校正，动平衡精度高，能确保风机长期稳定运行。
4. 密封性能良好：采用特殊密封结构设计，结构简单，密封效果可靠。
5. 同时，具有耐腐蚀性好、外型美观、维修使用方便等特点。
6. 工作条件：输送介质为空气、煤气等干净、清洁气体，气体中不允许有过量粘性物质，含尘量及硬质颗粒不大于150mg/m³，介质温度一般不超过50℃（**温度不超过80℃）。

MQ、MZ煤气增压鼓风机系列 - 性能参数

产品型号	转速 r /min	序号	流量 m³ / h	压力 Pa	电动机
产品型号	转速 r /min	序号	流量 m³ / h	压力 Pa	型号	功率 kW
MQ8-09№7.1D	2900	1	768	10885	YB132S₁-2	5.5
		2	1075	11748	YB132S₂-2	7.5
		3	1383～1690	11944～11974	YB160M₁-2	11
		4	1997～2612	11856～11248	YB160M₂-2	15
MQ8-09№8D	2900	1	1110	14298	YB160M₁-2	11
		2	1554～1998	15357～15602	YB160M₂-2	15
		3	2442	15681	YB160L-2	18.5
		4	2887	15495	YB180M-2	22
		5	3331～3775	15181～14749	YB200L₁-2	30
MQ8-09№8.5D	2900	1	1341～1877	17013～17828	YB160L-2	18.5
		2	2414～2950	18347～18496	YB200L₁-2	30
		3	3487	18338	YB200L₂-2	37
		4	4023～4560	17888～17196	YB225M-2	45
MQ8-09№9D	2900	1	1591～2228	18564～19859	YB180M-2	22
		2	2865	20153	YB200L₁-2	30
		3	3502～4138	20251～20025	YB200L₂-2	37
		4	4775	19643	YB225M-2	45
		5	5412	19113	YB250M-2	55
MQ9-12№8D	2900	1	3019～3869	16681～17191	YB200L₁-2	30
		2	4718	17485	YB200L₂-2	37
		3	5567	17632	YB225M-2	45
		4	6418～7267	17593～17436	YB250M-2	55
		5	8117	17338	YB280S-2	75
MQ9-12№9D	2900	1	4326	21349	YB225M-2	45
		2	5544	22006	YB250M-2	55
		3	6761～7978	22379～22565	YB280S-2	75
		4	9197	22516	YB280M-2	90
		5	10414	22320	YB315S-2	110
		6	11632	22193	YB315M₁-2	132
MQ9-19№4.5D	2900	1	1174～2062	4603～4447	YB112M-2	4
MQ9-19№4.5D	2900	2	2281～2504	4297～4112	YB132S₁-2	5.5
MQ9-19№5D	2900	1	1610～1932	5697～5768	YB132S₁-2	5.5
		2	2254～3166	5740～5323	YB132S₂-2	7.5
		3	3488	5080	YB160M₁-2	11
MQ9-19№5.6D	2900	1	2262	7182	YB132S₂-2	7.5
		2	2714～3619	7273～7109	YB160M₁-2	11
		3	3996～4901	6954～6400	YB160M₂-2	15
MQ9-19№6.3D	2900	1	3220	9149	YB160M₂-2	15
		2	3865～4509	9265～9219	YB160L-2	18.5
		3	5153～5690	9055～8857	YB180M-2	22
		4	6334～6978	8543～8148	YB200L₁-2	30
MQ9-19№7.1D	2900	1	4610～5532	11717～11868	YB200L₁-2	30
		2	6454～7376	11807～11596	YB200L₂-2	37
		3	8144～9066	11340～10935	YB225M-2	45
		4	9988	10426	YB250M-2	55
MQ9-19№8D	2900	1	6594～7913	15034～15229	YB250M-2	55
		2	9232～11649	15151～14546	YB280S-2	75
		3	12968～14287	14021～13362	YB280M-2	90
MQ9-19№14D	1450	1	17670	11668	YB280M-4	90
		2	21793	11874	YB315S-4	110
		3	25916	11771	YB315M₁-4	132
		4	30040～34163	11464～10967	YB315M₂-4	160
		5	38286～42409	10457～9878	YB355M₁-4	220
MQ9-19№16D	1450	1	26377～32531	15425～15700	YB355M₁-4	220
		2	38686	15563	YB355M₂-4	250
		3	44841	15151	YB355L₁-4	280
		4	50995	14488	YB450S₁-4 (6000V)	315
		5	57150～63305	13808～13035	YB450S₃-4 (6000V)	400
MQ9-26№5D	2900	1	4293～6349	6035～5381	YB160M₂-2	15
MQ9-26№5D	2900	2	6762	5180	YB160L-2	18.5
MQ9-26№5.6D	2900	1	6032～6612	7610～7546	YB180M-2	22
MQ9-26№5.6D	2900	2	7185～9500	7400～6527	YB200L₁-2	30
MQ9-26№7.1D	2900	1	12292～14643	12427～12078	YB280S-2	75
		2	15826～17009	11776～11415	YB280M-2	90
		3	18177～19360	11055～10635	YB315S-2	110
MQ9-26№8D	2900	1	17584～20947	15955～15504	YB315M₁-2	132
		2	22640～26003	15112～14177	YB315L₁-2	160
		3	27696	13634	YB355M₁-2	220
MQ9-26№14D	1450	1	47121～53011	12285～12109	YB355M₂-4	250
		2	58902～64792	11830～11508	YB450S₁-4 (6000V)	315
		3	70682～82463	11099～10095	YB450S₃-4 (6000V)	400
MQ9-26№16D	1450	1	70339～79131	16250～16014	YB450M₂-4(6000V)	500
MQ9-26№16D	1450	2	89723～123090	15640～13324	YB630S₁-4 (6000V)	800

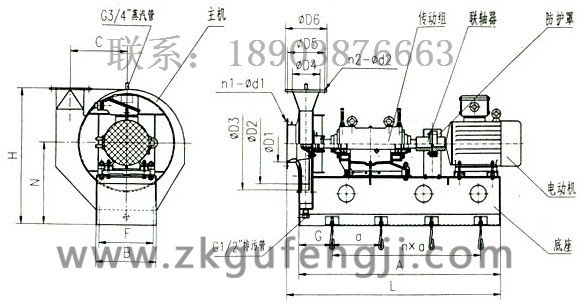

MQ、MZ煤气增压鼓风机系列 - 安装尺寸图
